آموزش سالیدورک (solidworks) و نقشه کشی صنعتی – آموزش سالیدورکز

نرم افزار سالیدورکز یکی از نرم افزار های بسیار قدرتمند در زمینه طراحی و مدلسازی سه بعدی ساخت شرکت Dassault system کشور فرانسه است.  این نرم افزار جزو سری نرم افزار های cad محسوب میشود ، که cad مخفف (computer Aided design) به معنای طراحی به کمک کامپیوتر بحساب می آید. با توجه به اینکه قبل از ورود به بازارکار،  دانشجویان نیاز مبرمی به تسلط بر میاحث نقشه کشی صنعتی و طراحی پروژه های پیچیده صنعتی دارند ، یکی از کاملترین دوره های آموزش سالیدورک (solidworks) از مقدماتی تا پیشرفته را با محوریت انجام پروژه های صنعتی ارائه کرده ایم.

مدرس دوره آموزش سالیدورک (solidworks) ویژه دانشجویان دکترا و کارشناسی ارشد ، مهندس محمد رسولی با سابقه تحصیل در رشته مهندسی مکانیک خودرو و همچنین چندین سال سابقه اشتغال در صنایع خودروسازی، بطری سازی و صنایع غذایی ، با تلاش برای رفع نیازهای صنعتی دوره آموزش سالیدورکز را ارائه کرده اند. از جمله خصوصیات دوره آموزش سالیدورکز پرداختن به مثال های پیشرفته است و با تهیه این دوره میتوانید به راحتی تسلطی کامل و رزومه ای قابل ارائه به شرکت های صنعتی داشته باشید [ مثال های این دوره نیز با توجه به سابقه مدرس در بخش صنعت کشور همگی کاربردی و  پیشرفته می باشند.]

خوشبختانه شرایط بازار کار این نرم افزار در کشور ایران خوب و خیلی از شرکت ها چه خصوصی و چه دولتی در صنایع مختلف از سالیدورک برای طراحی و نقشه کشی های صنعتی استفاده میکنند. مثل صنعت خودروسازی، هواپیما، طراحی دستگاه ها و قطعات پزشکی، صنعت نظامی و…

سرفصل های دوره آموزش سالیدورک (solidworks) و نقشه کشی صنعتی

✅ سرفصل های این دوره شامل آموزش کامل مباحث زیر می باشد :

1. 1- آموزش کامل نکات مربوط به نقشه کشی صنعتی (بسیار بسیار کاربردی در صنعت)
2. 2- آموزش استاندارد هایی که باید در نقشه کشی رعایت شوند (مثل استاندارد های پیچ و مهره و توضیح آن بصورت کامل همراه با کاربرد های هر کدام، انتخاب کاغذ و کادر استاندارد، بیلاومتریال،تلرانس و انطباقات، علائم ماشین کاری،علائم جوشکاری و…)
3. 3-  آموزش کامل محیط دوبعدی (sketch)
4. 4-  آموزش کامل محیط سه بعدی (features) در سالیدورک

5. 5- آموزش کامل محیط مونتاژ (Assembly)
6. 6- آموزش کامل محیط نقشه کشی (drawing)
7. 7- آموزش کامل محیط جوشکاری (weldment)

✅  جلسات پروژه محور (اموزش طراحی و مونتاژ قطعات بسیار کاربردی ویژه بازار کار و صنعت)

✅ شامل 24 ساعت آموزش ویدئویی

✅  ورژن آموزش داده شده  solidworks 2018

✅  پس از خرید دوره لینک های دانلود از طریق تلگرام ، اینستاگرام و یا واتساپ برای شما ارسال میشود.

شایان ذکر است  ممکن است برخی از دوستان بنا به دلایلی نتوانند از ورژن جدید استفاده کنند و با ورژن های قدیمی تر طراحی هایشان را انجام میدهند ، ولی جای نگرانی نیست، چون به روش ورژن قدیم هم ، قسمت های مورد نیاز، تحت پوشش قرار داده شده و تدریس شده است.

نمونه ویدئوهای آموزش سالیدورک (solidworks)

قفل گذاری برروی درخت طراحی (مورد نیاز همه مهندسان) حتما ببینید

نقشه کشی

توضیحات تکمیلی درمورد محیط و آموزش سالیدورکز :

در واقع سالیدورک یک برنامه برای مدلینگ یا سه بعدی کردن قطعات صنعتی و جامدات می باشد و برای این کار احجام را بصورت پارامتریک یا واحد های از پیش ساخته کنار هم قرار می دهد. حال قصد داریم تا توضیحاتی را در خصوص چند محیط کاربردی این نرم افزار ارائه دهیم :

1-  محیط دو بعدی (sketch):

این محیط، محیط بیسیک و پایه نرم افزار سالیدورکز است که از اهمیت بسیار بسیار بالایی برخوردار است. به عبارتی پایه و اساس آموزش سالیدورکز این قسمت است.  برای اینکه ما بتوانیم بدون هیچ مشکلی وارد محیط های دیگر شویم ، طراحی انجام دهیم ، مونتاژ کنیم ، نقشه بدست بیاوریم و آن را به مرحله ساخت و تولید برسانیم، برای اینکه این پروسه  موفقیت آمیز و بدون هیچ مشکلی انجام شود، باید پایه و اساس این نرم افزار یعنی محیط دوبعدی را به خوبی یاد بگیریم.

در دوره آموزش سالیدورک به طور کامل و ویژه مباحث این قسمت مورد بررسی قرار گرفته اند که شامل 300 دقیقه آموزش می باشد. سرفصل های آموزش محیط sketch سالیدورکز عبارتند از :

1. جلسه 1: توضیحات بیسیک و پایه دستور (line -centerline- midpoint line)
2. جلسه 2: دستور (circle -perimeter circle) – دستورات (centerpoint arc -tangent arc -3point arc)
3. جلسه 3:  دستورات (spline -style spline – equation driven curve)
4. جلسه 4: حالت های مختلف برای ترسیم مستطیل (rectangle)
5. جلسه 5: حالت های مختلف برای ایجاد slot های لوبیایی شکل
6. جلسه 6:  حالت های مختلف برای ترسیم بیضی (elipse)
7. جلسه 7: دستور point و polygon
8. جلسه 8: اموزش اندازه گذاری و شخصی سازی کردن
9. جلسه 9 تا 12: اموزش کامل قید ها (relations)
   (horizontal -vertical – fix -marge -coincident -concentric)
   (parallel -perpendicular -equal -tangent -collinear)
   (midpoint -equal curve length )
10. جلسه 13: اموزش و توضیح کامل اصطلاحات Under difine -fully difine -over difine
11. جلسه 14 و15: انجام تمرین
12. جلسه 16:  دستور mirrorجلسه
13. جلسه 17: دستور dynamic mirror
14. جلسه 18: دستور linear sketch pattern
15. جلسه 19:دستور circular sketch pattern
16. جلسه 20: دستور offset entities
17. جلسه 21: دستور trim and extend entities
18. جلسه 22: (move/copy/rotate/scale entities)

19. جلسه 23: انجام تمرین جلسه
20. جلسه24 : دستورات sketch fille وsketch chamfer
21. جلسه 25: اموزش دستورات (sketch picture) (segment -split entities -jog line -construction geometry -)

2- محیط سه بعدی (Features) :

این محیط برای طراحی قطعات است. در این محیط یاد میگیرید که چگونه یک طرح دو بعدی را که در محیط sketch ترسیم کرده اید، به یک طرح سه بعدی تبدیل کنید . همچنین با دستورات بسیار زیاد دیگری که در این محیط قرار دارد که به صورت کامل و با جزئیات بسیار دقیق در پکیج آموزش سالیدورک توضیح داده شده است. در واقع با دیدن این قسمت به این درک میرسید که میتوانید خیلی از قطعات و اشیاء را طراحی و مدلسازی کنید، به عبارتی ما به ذهنتان جهت میدهیم، یک دید مهندسی به دست می آورید تا بتوانید به نحو احسن از دستورات استفاده کنید.

سرفصل های آموزش محیط سه بعدی سالیدورکز  (Features) شامل 544 دقیقه  فیلم اموزشی ، عبارتنداز :

1. جلسه 26: اشنایی با محیط سه بعدی به همراه توضیحات مهم و کاربردی
2. جلسه 27 تا 29: دستور boss/base extruded
3. جلسه 30: دستور cut extruded
4. جلسه 31: انجام تمرین
5. جلسه 32:  دستور revolved base وrevolved cut  وطراحی یک قطعه برای درک وتسلط بهتر
6. جلسه 33: دستور plane
7. جلسه 34: دستور swept base و swept cut به همراه طراحی اچار الن برای درک بهتر دستورات
8. جلسه 35: اموزش دستور lofted base و lofted cut
9. جلسه 36: انجام تمرین و اموزش دستور  mirror 3D
10. جلسه 37: دستور fillet 3D
11. جلسه 38: اموزش دستور chamfer 3D

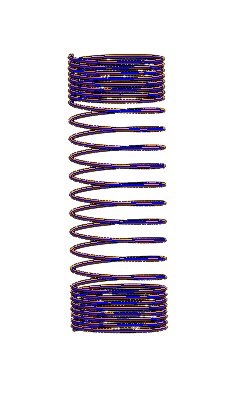

12. جلسه 39: دستور helix and spiral و دستورcomposite curve به همراه طراحی یک فنر اصولی و استاندارد
13. جلسه 40 و41: اموزش دستور hole wizard
14. جلسه 42:  ایجاد رزوه داخلی و خارجی با استفاده از دستور (thread)
15. جلسه43:  دستورات linear pattern و circular pattern
16. جلسه 44:  دستور sketch driven pattern وcurve driven pattern
17. جلسه 45:  دستورات coordinate system وtable driven pattern  و fill pattern
18. جلسه 46: دستور shell
19. جلسه 47: انجام تمرین


20. جلسه 48:  دستور rib
21. جلسه 49:  دستور draft
22. جلسه 50:  دستور wrap

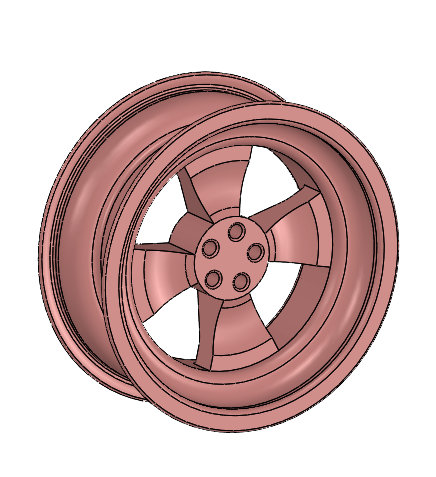

23. جلسه 51:  طراحی رینگ (پروژه محور)
24. جلسه 52:  دستور intersect
25. جلسه 53:  دستورات زبانه refrence geometry

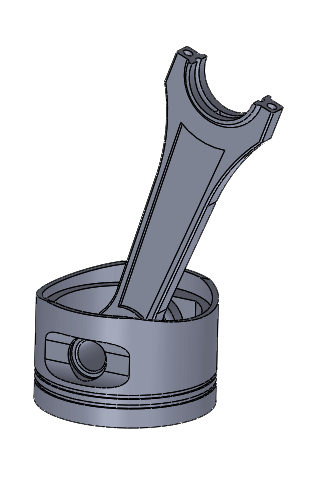

26. جلسه 54:  طراحی پیستون (پروژه محور)اموزش دستور dome
27. جلسه 55:  دستور split line
28. جلسه 56:  دستور projected curve
29. جلسه 57: دستور curve through referenceو دستورcurve through xyz points
30. جلسه 58:  طراحی شفت (پروژه محور)
31. جلسه 59: اموزش بدست اوردن اطلاعات سطحی و حجمی از طرح مورد نظراموزش
    دستور scale و بررسی قابلیت measure – قفل کردن نمودار درختی با ذکر نکات مهم و کلیدی
32. جلسه 60: دستورات(deform- flex -combine)

3 – محیط جوشکاری (weldment):

این محیط برای طراحی سازه های جوشی است. با دانشی که در این محیط کسب میکنید به این درک میرسید که میتوانید خودتان خیلی از سازه های جوشی، چوبی و فلزی را طراحی و مدلسازی کنید. سرفصل های آموزش محیط جوشکاری (weldment)  در سالیدورکز شامل 130 دقیقه  فیلم اموزشی ، عبارتنداز :

1. جلسه61: معرفی و اشنایی با محیط weldment به همراه توضیحات کاربردی
2. جلسه62:  دستور 3D sketch
3. جلسه63:  دستور structural member
4. جلسه64: دستور fillet bead به همراه اموزش شخصی سازی کردن این دستور
5. جلسه65: دستور end cap
6. جلسه66: دستور Gusset
7. جلسه67: دستور trim/extend
8. جلسه68: دستور weld bead
9. جلسه69: طراحی یک سازه (پروژه محور)

4 – محیط مونتاژ (Assembly):

در این محیط سالیدورکز یاد میگیرید که چگونه قطعات را روی یکدیگر سوار کنید و مونتاژ کردن را انجام دهید. در واقع اگر به اطرافمان نگاهی بیندازیم، خواهیم دید که خیلی از چیزها از یک جزء تشکیل نشده اند، بلکه از صدها جزء تشکیل شده اند. به عنوان مثال: یک خودرو، لب تاپ، دستگاه، دوچرخه و… را در نظر بگیرید.

ما تمام قطعات را در محیط سه بعدی طراحی و مدلسازی می کنیم و سپس قطعات را Import میکنیم به محیط مونتاژ و انها را روی یکدیگر سوار میکنیم. شایان ذکر است که در این محیط تداخلات استاتیکی و دینامیکی را بررسی و برطرف خواهیم کرد. مدت زمان آموزش سالیدورک برای محیط مونتاژ (Assembly) حدود 245 دقیقه و  شامل موارد زیر می باشد :

1. جلسه 70: نحوه ورود به محیط مونتاژ و اشنایی با محیط assembly به همراه توضیحات بسیار مهم
2. جلسه71: اموزش قید های:  (coincident- parallel- perpendicular- tangent- concentric- lock)
3. جلسه72: انجام تمرین برای تسلط به قسمت standard mates
4. جلسه73: اموزش محدود کردن دو قطعه در فاصله موردنظر در سالیدورکز
   قیدهای profile center وsymmetric و اموزش دستور measure
5. جلسه74: قید width و اموزش نحوه کپی گرفتن از یک قطعه به همراه مثال کاربردی


6. جلسه75: قیدهای path mate وlinear/linear coupler
7. جلسه76: انجام تمرین (مونتاژ قطعات کاربردی)
8. جلسه77: اموزش toolbox (نحوه استفاده از قطعات استاندارد)
9. جلسه78:  قیدهای مربوط به چرخ دنده Gear و rack pinion
10. جلسه 79:  قید مربوط به بادامک (cam)
11. جلسه 80: اموزش قید slot
12. جلسه81: قیدهای hinge وscrew
13. جلسه 82: مونتاژ چرخ دنده های خورشیدی و سیاره ای (پروژه محور)
    اموزش دستور component preview window
14. جلسه83: دستور exploded view (ایجاد نمای انفجاری) به همراه ساخت انیمیشن و خروجی گرفتن
15. جلسه84: بررسی تداخلات استاتیکی و دینامیکی و اموزش دستور sensor

5 – محیط نقشه کشی (drawing) :

در این محیط یاد میگیرید که چگونه از قطعاتی که طراحی و مونتاژ کرده اید یک نقشه دو بعدی بدست بیاورید و ان را به مرحله ساخت و تولید برسانید. همچنین نکات و استاندارد های بسیار مهم نقشه کشی صنعتی (بسیار بسیار کاربردی در صنعت) بصورت کامل آموزش داده شده است.

در قسمت از دوره آموزش سالیدورک که شامل 160 دقیقه و در واقع یک کلاس درس نقشه کشی صنعتی است موارد زیر را فرا خواهیدگرفت :

1. جلسه85:
   اموزش انتخاب کاغذ و کادر استاندارد به همراه نکات بسیار مهم نحوه اوردن قطعه مورد نظر به کاغذ و طراحی به روش های مختلف – نحوه ایجاد نماهای مختلف قطعه با ذکر نکات کاربردی
   مشخص کردن مقیاس نقشه که هم به روش ورژن های قدیمی توضیح داده شده است و هم به روش جدید
   دستور center line  و center mark و کاربرد ان در نقشه کشی صنعتی
   نحوه استفاده از دستورات محیط sketch در نقشه کشی ( کاربرد و مزیت)
   علت نبودن ایکن اسکچ در محیط drawing  چی است؟ (به صورت کامل شرح داده شده است.)
   اندازه گذاری اصولی و استاندارد بر روی طرح مورد نظر – دستورhole callout  و ذکرمثال های کاربردی

1. جلسه86:
   توضیحات مهم در خصوص  استاندارد ها و اندازه ها در کاغذ طراحی تا چند رقم اعشار نشان داده شود.
   تلرانس ابعادی و مزیت ان در نقشه کشی صنعتی و ساخت با ذکر نکات بسیار مهم وصنعتی.
   تلرانس هندسی بر روی نقشه به همراه توضیحات مهم برای درک بهتر.
   اموزش علاِیم ماشین کاری و جوشکاری
   اموزش ویرایش کردن جدول اختصاصی
2. جلسه87:
   اموزش کامل دستوراتی که در سربرگ (view layout) قرار گرفته اند.
   دستور area Hatch/fill
   همچنین برای درک و تسلط عزیزانی که با نقشه کشی کمتر کار کردن مثال های کاربردی زده شده
   انتقال قطعه بصورت مستقیم از محیط features به محیط drawing
   زخامت دادن به خط
   اموزش Hide کردن قسمتی از طرح که مد نظر ما است.

1. جلسه88:
   اموزش انتقال قطعه بصورت مستقیم از محیط assembly به محیط drawing
   نحوه شماره گذاری قطعات نقشه
    دستور 3D drawing view
   آموزش bill of materials
   اموزش انطباقات
   ایجاد نمای انفجاری در محیط مونتاژ و انتقال به محیط نقشه کشی جهت شماره گذاری قطعات و …
   اموزش نکات بسیار بسیار مهم در نقشه کشی صنعتی
    edit کردن جدول به همراه اموزش دستور note
   اموزش نقشه خوانی رزوه ها
   اموزش ایجاد کردن کادر و جدول اختصاصی خودمان

پکیج آموزش سالیدورک و نقشه خوانی صنعتی، به عنوان یکی از منحصر به فردترین اموزش های نرم افزار سالیدورکز بوده که توسط مهندس رسولی ارائه شده است و برخلاف پکیج های موجود در بازار هدف تنها معرفی دستورات نبوده، بلکه آموزش ها بصورت کاملا کاربردی، همراه با نکات بسیار مهم،تمرینات زیاد و انجام پروژه های صنعتی ویژه بازار کار ارائه گردیده است.

جامع ترین دوره آموزش انسیس فلوئنت و انسیس ورک بنچ

برای مشاهده دوره جامع آموزش انسیس فلوئنت و انسیس ورک بنچ کلیک کنید

آموزش نقشه کشی صنعتی به وسیله نرم افزار سالیدورک و جایگاه آن در صنعت:

نقشه کشی صنعتی همان زبان تکنیک یا زبان صنعت است. زبانی که تراوش فکر مهندسان و طراحان را به تصویر می کشد. مهارت نقشه خوانی و نقشه کشی در مهندسی مانند سواد خواندن و نوشتن می باشد. نقشه کشی در حقیقت نوعی زبان محاوره در علوم مهندسی می باشد که اطلاعات مورد نیاز از یک قطعه، ماشین، سازه، و یا یک طرح را به روشنی و بدون ابهام بیان می کند.

این اطلاعات شامل شکل هندسی، نحوه قرار گرفتن و اتصال اجزاء مختلف، مشخصات فیزیکی و هرگونه اطلاعات ضروری می باشد. بنابراین هر مهندس لازم است که به این زبان مسلط باشد و بتواند به راحتی از طریق آن به تبادل اطلاعات با سایر مهندسین بپردازد. حداقل مهارت موردنیاز برای یک مهندس نقشه خوانی است و البته توصیه می شود که نقشه کشی را نیز بطور حرفه ای بداند.

هر مقدار تسلط به نقشه خوانی و نقشه کشی بیشتر باشد، شخص سریعتر و راحت تر می تواند ایده های خود را به دیگران منتقل کند و ایده های دیگران را درک کند.در حقیقت نقشه حاوی تمام اطلاعات اعم از اندازه قطعه، جنس قطعه، مقدار پرداخت و یا هر سوال دیگری که ممکن است برای تراشکار هنگام تراش قطعه پیش بیاید می باشد (پس به این نتیجه میرسیم که یک تراشکار حرفه ای نیز باید علم نقشه کشی را بلد باشد.)در واقع می توان گفت که نقشه کشی در صنعت مانند پلی است که دفاتر طراحی را با کارگاه های ساخت و تولید مرتبط می سازد.

استانداردهای نقشه کشی:

نخستین موسسه ملی استاندارد در سال 1902 در انگلستان و سپس در 1916 در هلند و 1917 در آلمان تاسیس شد. بدنبال آن استاندارد DIN که استاندارد صنعتی آلمان است گسترش پیدا کرد، و در زمینه نقشه کشی صنعتی فعالیت وسیعی آغاز شد. در سال 1926 اتحادیه ای متشکل از 20 موسسه استاندارد ملی از کشورهای مختلف به نام اتحادیه بین المللی موسسات استاندارد ملی، استاندارد (ISO) تشکیل شد.

با پیشرفت تکنولوژی و نیاز به ارتباط صنعتی بین شرکتها، لزوم ایجاد یک سازمان بین الملی استاندارد مورد توجه قرار گرفت و در سال 1947 سازمان ISO تشکیل شد و شروع به کار نمود. کشور ایران در سال 1332 اولین موسسه استاندارد خود را تاسیس نمود و در سال 1360 به عضویت ISO درآمد. بعضاً کشورها از استانداردهای مخصوص به خود استفاده می کنند ولی در کل می توان گفت که تفاوتی عمده ای با هم ندارند.

معرفی نرم افزارهای نقشه کشی صنعتی و آموزش نرم افزار سالیدورک (solidworks) :

امروزه استفاده از نرم افزارهای کامپیوتری را در اکثر دفاتر طراحی مهندسی می توان مشاهده کرد. به جرات می توان گفت دیگر از طراحی و نقشه های دستی خبری نیست. قطعات در محیط های نرم افزاری طراحی می شوند و مکانیزم آنها قبل از ساخت نمونه واقعی در چنین محیط هایی شبیه سازی می شود و در حین عمل شبیه سازی عیوب طراحی مشخص می شود و درنتیجه بدون صرف هزینه ساخت می توان پس از حصول اطمینان از صحت طراحی شروع به ساخت نمونه واقعی و در نتیجه تولید محصول پرداخت.

این امر باعث شده تا شکل بازار عرضه و فروش محصولات از حالت سنتی و نمایشگاهی رفته رفته به شکل الکترونیکی تبدیل شود. طراحی قطعات در محیط های نرم افزاری این امکان را فراهم می کند تا دو شرکت سازنده در دو نقطه جهان بتوانند براحتی با یکدیگر در امر ساخت یک محصول همکاری کنند.

به طور مثال فرض کنید شرکتی ایرانی به یک شرکت چینی سفارش طراحی و ساخت یک قالب را می دهد ، استفاده از طراحی به کمک کامپیوتر باعث می شود که شرکت سازنده مدلی را که می خواهد بسازد در اختیار شرکت سفارش دهنده قرار دهد. پس از چندین بار رد و بدل پرونده های کامپیوتری در آخر با توافق طرفین نمونه واقعی ساخت فرستاده می شود .

چگونگی استفاده از نرم افزارهای طراحی

چگونگی استفاده از نرم افزارهای کامپیوتری بستگی به هدف نهایی طراح دارد. به عنوان مثال اگر هدف از طراحی صرفا مدل سازی و تهیه نقشه های صنعتی از مدل تهیه شده باشد. باید به سراغ نرم افزارهای مدل سازی رفت ولی امکان دارد شخص طراح بخواهد علاوه بر مدلسازی به کمک کامپیوتر به تحلیل و بررسی سینماتیکی یا دینامیکی یک مکانیزم بپردازد ، انتخاب نرم افزار بسته به هدف طراح وابسته به تسلط وی به آن نرم افزار دارد.

نرم افزارهای متعددی قادر به عمل مدلسازی هستند که از آن جمله می توان به Solidworks ، Mechanical Desktop،  Autocad  ،Catia و … اشاره کرد . این نرم افزارها به نرم افزارهای (Computer aided design) CAD معروفند. هر کدام از این نرم افزارها در یک یا چند جنبه از طراحی نسبت به بقیه برتری دارند.
