توضیحات

اگر کمی اهل سرچ باشید حتما شبیه سازی هایی با موضوع جریان روی کره و جریان حول استوانه را زیاد دیده اید. در اغلب این پروژه ها جریان برروی استوانه به صورت ساده مدل شده است. اما واقعیت این است بررسی جریان بر روی استوانه و ارتعاشات ناشی از گردابه ها ( Vortex induced Vibration ) بر خلاف آنچه که تصور می شود بسیار پیچیده است. بیایید کمی به کابرد این موضوع و علت این که جریان روی یک دایره یا سیلندر مهم و پیچیده است بپردازیم.

ارتعاشات ناشی از گردابه ها

شیبه سازی جریان روی استوانه و ارتعاش ناشی از گردابه ها می تواند کاربرد فراوانی داشته باشد. به طور مثال لوله های نفتی را تصور کنید ، به دلیل طول زیاد این لوله ها در مقابل با قطر آن ها میتوان آن ها را به صورت دو بعدی مدل کرد. اما چرا شبیه سازی یک لوله نفتی مهم است ؟
جواب این سوال ارتعاشات ناشی از جریان زیر آب برروی این لوله ها است . می دانیم  زمانی که فرکانس ارتعاشات با فرکانس طبیعی یکسان شود ، سبب تخریب و به وجود آمدن مشکلات متعددی می شود.

در این پروژه ما به بررسی ارتعاشات آزاد یک استوانه در زیر آب و ارتعاشات ناشی از گردابه ها  ( Vortex induced Vibration ) پرداختیم. پژوهش پیشرو حاصل شبیه سازی یک مقاله معتبر خارجی و تمامی نتایج آن با  کار آزمایشگاهی اعتبارسنجی شده است از این رو ارزش علمی این پروژه بسیار بالا  و اعتبارسنجی آن نیاز به زمان بالایی دارد.

موارد تحویلی پروژه ارتعاشات آزاد استوانه در زیر آب و ارتعاشات ناشی از گردابه ها :

  1. مدل ارائه شده با فرمت Stp
  2.  مقاله مورد بررسی شده به همراه یک مقاله اصلی برای فهم بهتر Vortex induced vibration
  3. فایل شبکه
  4.   نمودارهای بدست آمده از شبیه سازی شامل مقدار جابه جایی، ضریب لیفت ، سرعت سیلندر
  5.  فایل کیس قابل ران
  6.  یو دی اف فنر و دمپر(Spring UDF in FLuent)
  7.  یک ساعت فیلم آموزشی از تمام مراحل شبیه سازی (شامل توضیحاتی از مراحل انجام این پروژه)

از مضررات این پدیده صحبت کردیم اما ایا میتوان از این گونه جریان ها استفاده مفید کرد ؟ جواب به این سوال مثبت هست. توجه کنید اکثر سطح کره زمین توسط آب پوشش داده شده است و در تمامی این دریاها و اقیانوس ها جریان های آزاد در زیر سطح آب وجود دارد . شما میتوانید برای پروژه کارشناسی ارشد خود روی این موضوع کار کنید! یعنی نحوه تولید توان با استفاده از  ارتعاش ناشی از گردابه ها .

پس از دو جهت این پدیده برای کشور ما قابل اهمیت بوده :

  • بررسی ارتعاشات لوله های نفتی در زیر سطح آب (ایران جزو بزرگترین صادر کننده های نفت هست)
  •  تولید انرژی در خطوط ساحلی (مهمترین بحث جهان تولید انرژی پاک هست)

رفتار جریان سیال بر روی کره و ارتعاش ناشی از گردابه ها در فلوئنت

جزییات پروژه ارتعاش ناشی از گرداب Vortex induced Vibration

عبور جریان از روی یک مانع پدیده بسیار پیچیده ای هست که پارامترهای متعددی برروی آن موثر میباشد. جهت مطالعه چنین پدیده ایی معمولا از کمیت های بدون بعد استفاده می شود که نشانگر تاثیرات عوامل محتلف روی این پدیده است. کمیت بی بعد مورد استفاده برای توصیف جریان در اطراف استوانه عدد ریتولدز میباشد که بیانگر نسبت نیروهای اینرسی به لزجی است. با تغییر در عدد رینولدز رژیم جریان سیال دستخوش تغییر زیادی میشود.

رژیم جریان به چندین روش طبقه بندی شده اما اساس همه آن ها بر مبنای عدد رینولدز است.  توجه داشته باشید که تقسیم بندی رژیم جریان بر اساس محدوده رینولدز قطعی نیست و عوامل دیگر نیز میتواند تاثیر زیادی بر الگوی جریان داشته و محدوده های عدد رینولدز را تغییر دهد که از عوامل آن میتوان به زبری سطح آشفتگی ورودی و تغیییر شکل یا نقص در هندسه اشاره کرد.

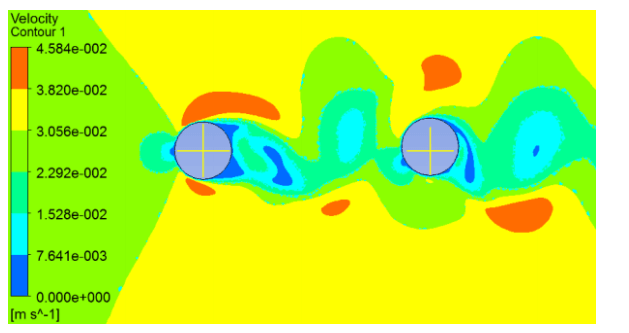

کانتور سرعت جریان هنگام ارتعاشات ناشی از گردابه ها

در پروژه پیشرو ارتعاشات آزاد یک سیلندر استوانه ( ارتعاشات ناشی از گردابه ها ) مورد بررسی قرار گرفته است. با توجه طول زیاد این سیلندر در مقابل قطر آن میتوان ان را به صورت دو بعدی مدل کنیم. که از سیستم جرم فنر برای استوانه استفاده شده است.

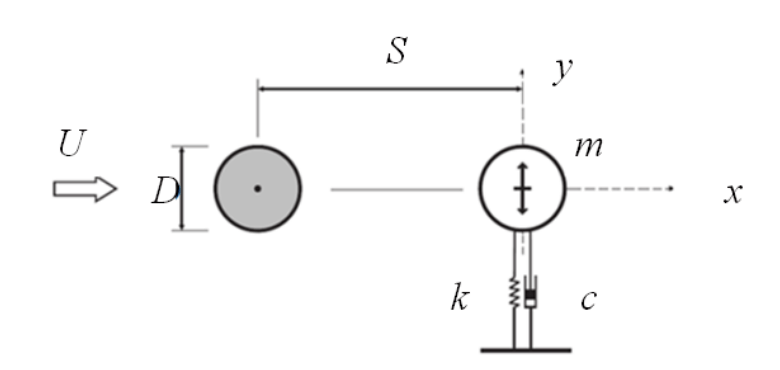

سیستم جرم و فنر برای شبیه سازی جریان روی استوانه در فلوئنت

آیا می دانید کاملترین دوره آموزش دینامیک مش در فلوئنت توسط گروه آموزشی ما ارائه می شود

روی لینک زیر کلیک کنید

 دوره آموزش دینامیک مش در فلوئنت



در صورت نیاز به کسب اطلاعات بیشتر با یکی از شماره های ذکر شده در فوتر سایت تماس بگیرید یا به پشتیبانی سایت (@CFDgroup_support) در تلگرام پیام دهید.

نظرات (1)

1 دیدگاه برای ارتعاشات ناشی از گردابه ها Vortex induced Vibration

  1. محمد فیلابی

    سلام وقت بخیر…برخلاف انتظاری که از مجموعه شما داشتم و برخلاف دوره های آموزشی دیگه دوره ارتعاشات ناشی از گردابه ها نه از لحاض فنی و نه از لحاض کیفی اصلا خوب نبود و پاسخگوی نیاز دانشجوها نیست اصلا

    • مدیر سایت

      دوست عزیز ، اولا این محصول، پروژه هست نه دوره. لطفا این تفاوت بدیهی رو درک کنید. قیاس دوره های ما با پروژه ها مثل این است که شما اتومبیل اسپورتی تهیه کنید و بعد از کم بودن توان حمل بار آن نسبت به truck ها ناراحت باشید. اگر در فایل های پروژه عیبی هست یا چیزی به اشتباه انجام شده بفرمایید (البته که هم شما و هم ما می دانیم که همه موارد صحیح هستند)
      دوما توضیحات مدرس درباره مراحل پروژه انجام شده است . و اگر در مبانی شبیه سازی با انسیس مشکلی دارید اصولا باید از دوره ها استفاده کنید.
      سوما قبل خرید به شما اعلام شد که پروژه سایت با پروژه خود شما تفاوت دارد. خود شما به اختیار خودتون تهیه کردید و الان هم ناراحتید که چرا شبیه مسئله شما نیست. از قبل بهتون اعلام شده بود.
