برای اولین بار در سطح کشور دوره آموزش تک پلات 360 به صورت فیلم های آموزشی و کاملا تخصصی و بر اساس سرفصل های شرکت سازنده نرم افزار توسط تیم آموزشی CFD group ارائه شد. با عنایت به استقبال شرکت کنندگان از دوره تک پلات 2018 و همچنین به علت اپدیت های نرم افزار، این دوره به صورت کامل و براساس جدیدترین نسخه نرم افزار Tecplot بروز رسانی شد و نکات تکمیلی قابل توجهی به مطالب دوره تک پلات افزوده شده است. با توجه به  توضیحات جامع بیان شده در این دوره ، پکیج اموزش تک پلات ورژن های 2020 و 2021 مناسب برای تمامی رشته ها می باشد و دانشجویان در هر رشته ای که با امار و ارقام و نمودار ها مرتبط است ، می توانند از آموزش نرم افزار tecplot 360 استفاده کنند.

با مشاهده فیلم های اموزشی به طور کامل در نرم افزار tecplot و رسم نمودار و رسم کانتور در تک پلات مسلط خواهید شد. در ادامه به بیان سرفصل های این دوره خواهیم پرداخت. همچنین آموزش رایگان تک پلات نیز برای استفاده دانشجویان در ادامه قرار داده شده است. این پکیج آموزشی بیش از 280 دقیقه می باشد.

 قسمت هایی از جلسه هفت پکیج آموزش تک پلات 360 :



tecplot نرم افزاری قدرتمند برای دیدن نتایج حاصل از یک شبیه سازی عددی می­ باشد. این نرم افزار با توجه به کیفیت بالای خروجی ­ها و امکانات متعدد ، مورد توجه کاربران زیادی قرار گرفته است. شما در پکیج آموزش تک پلات می­توانید از صفر تا صد نرم افزار تک پلات 360  را فرابگیرد. با ما همراه باشید با جامع ­ترین آموزش نرم افزار تک پلات که سرفصل های آن عبارتند از:

  • آموزش ورود فایل ها به نرم افزار tecplot
  • آموزش کانتور گرفتن از قسمت های مختلف یک هندسه سه بعدی
  • آموزش افزایش کیفیت رنگ­های خروجی نمودارها
  • آموزش تنظیمات مربوط به لجند کانتورها
  • آموزش ورود دیتا با استفاده از داده های اکسل در تک پلات
  • آموزش قرار دادن دو نمودار برروی هم در نرم افزار تک پلات 360
  • نحوه دیجیتایز کردن داده های یک عکس و مقایسه داده ها با نتایج شبیه سازی
  • کامل کردن هندسه های پریودیک
  • آموزش ورود ذرات و نمایش آن ها
  • آموزش نمایش وکتورها در مقاطع مختلف
  • آموزش تنظیمات مربوط به نمودارها و افزایش کیفیت خروجی
  • آموزش فرمول نویسی در نرم افزار تک پلات 360
  • آموزش انیمشین گیری از شبیه سازی های وابسته به زمان
  • فراخوانی فایل ها و نحوه انتخاب متغیرهای مد نظر خود به منظور کاهش استفاده از رم سیستم
  • نحوه فراخوانی فایل ها دارای شبکه poly در نرم افزار تک پلات
  • نحوه ایجاد کانتور ، وکتور ، استریم لاین و تنظیمات مربوط به آن
  • روش های متفاوت برای ایجاد استریم لاین و کاهش چگالی زون ها هنگام ایجاد خطوط جریان
  • فرمول نوسی پیشرفته در تک پلات و نحوه استفاده از Data Spread sheet
  • نحوه ایجاد مقاطع متفاوت و استفاده از ان برای تولید نمودارهای x-y
  • نحوه ایجاد ماکرو در نرم افزار تک پلات برای تولید سریع نتایج
  • نحوه اضافه کردن Quick Macro تعریف شده توسط کاربر
  • ایجاد نمودارهای واسته به زمان بر روی نقطه، خط و صفحه
  • استفاده از ابزار Value Blanking و کاربردهای آن به هنگام تولید کانتور و نمودار
  • نحوه ایجاد نمودار با سطر و ستون های متفاوت و تنظیمات پیشرفته و نکات کاربردی برای ایجاد نمودارهای استاندارد
  • ایجاد نمودارهای میله ای و تنظیمات مربوط به آن



انیمشین گیری در تک پلات از شبیه سازی های وابسته به زمان



هدف اصلی دوره آموزش tecplot 2021 :

هدف اصلی  پکیج اموزش تک پلات فقط گرفتن کانتور، انیمیشن و رسم چند نمودار در نرم افزار تک پلات نیست ، بلکه گرفتن یک خروجی با کیفیت و استاندارد برای ارائه به اساتید و مقالات معتبر است. در شکل های زیر کانتور های سرعت ، فشار ، دما و … گرفته شده در نرم افزار تک پلات مقایسه بین دو خروجی گرفته شده از tecplot آورده شده است:

آموزش رسم کانتور سه بعدی در تک پلات فشار دما سرعت



فیلم اموزش نرم افزار تک پلات 360 tecplot

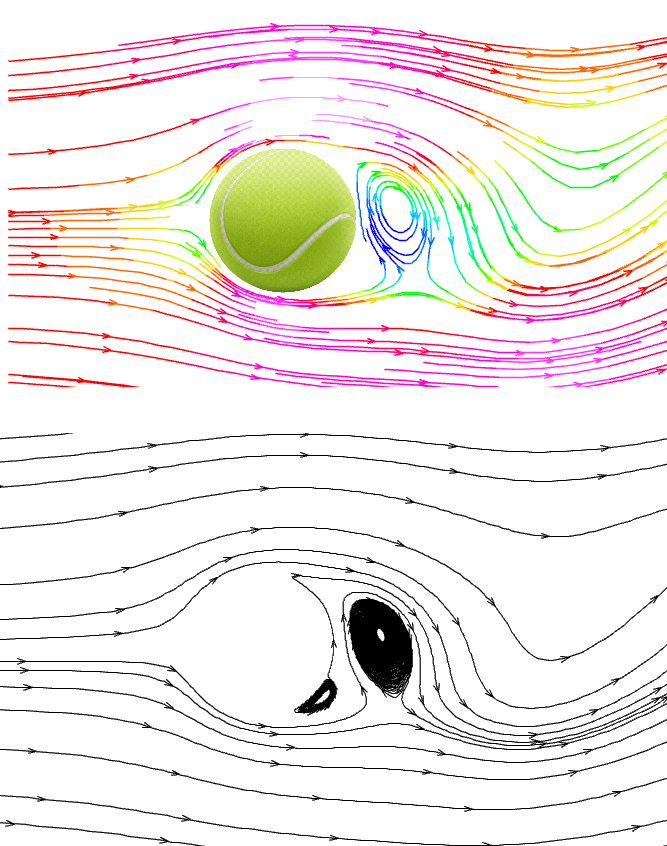

کانتورها و استریم لاین شکل های بالا در نرم افزار tecplot گرفته شده است. با دقت بیشتر به کانتورها و شکل ها مخصوصا در شکل دوم ، متوجه خواهید شد که پیوستگی رنگ ها و نحوه ارائه نتایج با کمی تغییرات ، تا چه اندازه می تواند تاثیر گذار باشد. همین تفاوت های جزئی یا بهتر بگویم رعایت کردن نکات ریز موجب دوپینگ نتایج شما می شود.

قطعا نحوه ارائه نتایج یک شبیه سازی تاثیر شگفتی بر روی دیدگاه دیگران نسب به کار شما دارد. یک ارائه ضعیف می­ تواند یک کار قدرتمند و دقیق را به کاری متوسط و حتی ضعیف تبدیل کند.
در مقابل یک ارائه قوی می تواند مقاله شما رو به کاری قوی و چه بسا کم نظیر تبدیل کند. ارائه شما رابطه مستقیمی با نرم افزار مورد استفاده برای دیدن نتایج دارد به همین علت ما استفاده از آموزش نرم افزار2021 و 2020 tecplot را برای افزایش کیفیت کار شما توصیه می کنیم . برای مقالات ISI هم معمولا دانشجویان حتی در ارائه نمودارها نکات زیادی را رعایت نمی کنند. برای مثال یک نمودار استاندارد برای مقالات معتبر باید به شکل زیر باشد :

رسم نمودار در تک پلات - رسم چند نمودار در تک پلات

همانطور که مشاهده می کنید این نمودار تک پلات در عین سادگی اطلاعات بسیار کاملی را به مخاطب ارائه می کند. در این دوره سعی شده است که مطالب با رویکردی تدریس شود که نیاز های دانشجویان در این موارد را به خوبی برطرف کند.

سرفصل های دوره پیشین آموزش تک پلات

مشاهده ویدئو اموزش رایگان تک پلات (برای اشنایی ابتدایی با نرم افزار tecplot 360)



در این فیلم اموزش رایگان تک پلات که به کوشش مهندس خالقی تهیه شده است با اصول اولیه کار با نرم افزار tecplot 360 آشنا می شوید که شامل موارد زیر می باشند:

  • Loader نرم افزار تک پلات(فلوئنت-اباکوس-اکسل)
  • بارگذاری ران های وابسته به زمان و بارگذاری فایل های ران های استدی
  • بارگذاری فایل های انسیس فلوئنت
  • Zone Style و نحوه استفاده از آن(روشن و خاموش کردن صفحات-شبکه بندی)
  • تنظیمات مربطو به کانتور
  • ایجاد اسلایس
  • نحوه ایجاد خطوط جریان(Streamline)
  • نحوه ایجاد انیمیشین از خطوط جریان
  • نحوه ایجاد Iso-Surface
  • نحوه ایجاد فایل متنی
  • ایجاد کانتور دو بعدی
  • تنظیمات مربطو به محورهای tecplot
  • تنظیمات نمودار و ترسیم آن

رسم استریم لاین خطوط جریان در تک پلات

علت برتری تک پلات Tecplot بر سایر رقیبان:

در حوزه دینامیک سیالات محاسباتی و شبیه سازی­ های صورت گرفته در فلوئنت ، سی اف ایکس و اباکوس و سایر داده های اماری در رشته های مختلف دانشگاهی ، نرم افزارهای متعددی برای ارائه نتایج یافت می شوند . اما یکی از قوی ترین و شاید منحصر به فردترین نرم افزارها در این حوزه نرم افزار Tecplot می ­باشد. به طوری که در اکثر مقالات تمامی نتایج با استفاده از نرم افزار tecplot گرفته شده است.

بی شک می توان گفت دارا بودن امکانات متعدد، فرمت­های خروجی متفاوت و سرعت رندر کردن نتایج حاصل از شبیه سازی، tecplot را از دیگر نرم افزار های این حوزه جدا کرده است. همچنین پشتیانی از خروجی های متفاوت موجب شده است که حتی کاربران سایر رشته ها نیز به سمت استفاده از این نرم افزار کشیده شوند. اگر شما قصد انجام پایان نامه یا یک مقاله ISI دارید پیشنهاد می کنیم حتما از پکیج آموزش tecplot استفاده کنید.

آموزش کامل تک پلات tecplot 360



نرم افزار تک پلات 360 (  tecplot )

Tecplot 360 یکی از ابزارهای قدرتمند رسم نمودار داده‌ها در زمینه‌ی CFD است که در رشته‌ی مهندسی مکانیک گرایش حرارت و سیالات کاربرد فراوانی دارد. از جمله کاربردهای این نرم افزار می توان به شبیه‌سازی عددی با نمایش 360 درجه، تجزیه و تحلیل داده‌ها و محاسبه‌ی مقادیر شبکه، استخراج توابع میدان جریان مانند ضریب فشار، بررسی هم‌گرایی راه‌حل و برآورد دقت و صحت آن و … اشاره کرد. با استفاده از نرم‌افزار Tecplot به آساني مي‌توان انواع نمودارهاي دو بعدي، سه بعدي و حتي انيميشن ترسيم كرد و در رسم منحني‌ها  از انواع رنگ‌ها و خطوط متنوع چون نقطه‌چين و پاره‌خط سود جست و مي‌توان براي نمودار يا شكل خود زيرنويس/Legend تعريف كرد. آموزش رسم کانتور در تک پلات و سایر امکانات مختلف این نرم افزار در پکیج آموزش tecplot به صورت کامل بیان شده است.



Tecplot Focus امکانی را فراهم نموده است تا مهندسین به راحتی پلات های خود را با استفاده از سطوح مختلف و خطوط طراحی نموده و داده ها را با آنچه دقیقاً می خواهند مقایسه کنند. آنالیز و بررسی مجموعه داده های پیچیده، سازماندهی پلات های چند بعدی، بررسی نتایج با همکاران و در نهایت تولید خروجی با کیفیت بالا از قابلیت های این نرم افزار محسوب می شوند.

Tecplot RS به مهندسان توانایی می دهد تا در مدیریت و تجزیه و تحلیل داده های شبیه سازی شده و همچنین کشف رفتار مدل مخازن -در راستای اخذ تصمیمات مهم و کاربردی- اطمینان بیشتری داشته باشند. این نرم افزار ابزارهای پیشرفته ای در زمینه انجام محاسبات، ترسیم سه بعدی و متحرک سازی  مدل در حوزه دینامیک سیالات را برای مهندسین و دانشجویان فراهم نموده است.

نرم افزار تک پلات - tecplot

قابلیت های کلیدی نرم افزار 360 Tecplot:
  • ارائه ی ابزار های حرفه ای در حیطه ی دینامیک سیالات محاسباتی (CFD)
  •  محاسبه مقادیر شبکه و نرمال داده ها
  • شبیه‌سازی عددی با نمایش 360 درجه
  • تجزیه و تحلیل داده‌ها و محاسبه‌ی مقادیر شبکه
  •  بررسی هم‌گرایی راه‌حل و برآورد دقت و صحت آن
  •  استخراج توابع میدان جریان مانند ضریب فشار
  • ساخت تصاویر متحرک
  • تولید خروجی با کیفیت بالا
  • نمایش میزان خطا در داده‌های آزمایشگاهی به کمک نمودار
  •  رسم انواع نمودارهای و شکل‌های دقیق و پیچیده‌ی XY، 2D و 3D
  •  حذف یک شی در مایع و تماشای آن
  •  استفاده از ماکروها و اتوماسیون
  •  تولید قطعه به صورت خودکار
  •  محاسبه مقادیر شبکه و نرمال داده ها
  •  آنالیز پردازش داده های محلول جریان
  •  تجزیه و تحلیل دیتا
  •  ایجاد نمودار و بردار با کیفیت بالا و نمایش خروجی به صورت شطرنجی
  •  استخراج توابع میدان جریان مانند ضریب فشار

ایجاد انیمیشن در تک پلات و انسیس فلوئنت برای cfd



حتما پیشنهاد میکنیم پکیج آموزش 2021 و 2020 tecplot را تهیه کنید تا ازین قابلیت ها و امکانات فوق العاده بتوانید استفاده کنید.

از مهم‌ترین ویژگی این نرم افزار امکان برقراری ارتباط با سایر نرم افزار های مهندسی از قبیل آباکوس(Abaqus)، انسیس(Ansys)، فلوئنت(Fluent)، اپن فوم(OpenFOAM)، فلوتری دی(Flow 3D)، استار سی سی ام (StarCCM)، متلب(Matlab) و … جهت مشاهده، بررسی و تحلیل داده می باشد. همچنین این نرم‌افزار دارای قابلیت نمایش فایل های با فرمت.txt  ونیز  .xlsx جهت نمایش نمودار می‌باشد. در شکل‌های زیر برخی قابلیت‌های نرم‌افزار  Tecplot در نمایش داده‌های خروجی نشان داده شده است.

نمودار دوبعدی تک پلات - tecplot

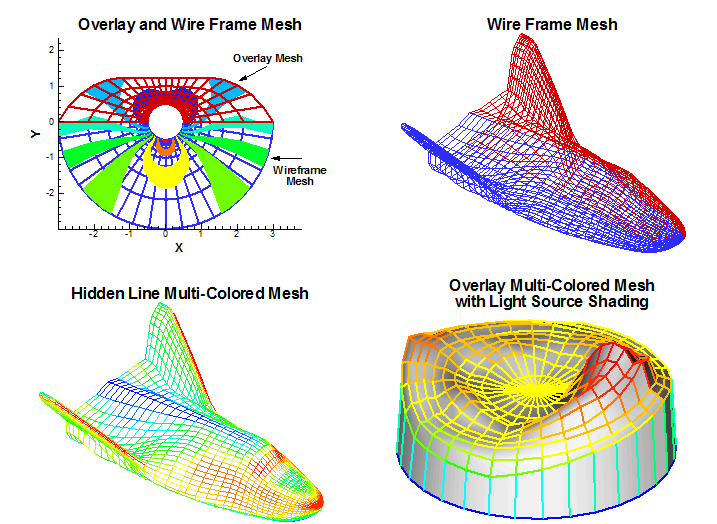

نمودار گرید در تک پلات - tecplot

بدون شک استفاده از آموزش تک پلات سبب بهبود چشمگیر ارائه های شما در مقایسه با دیگران می شود و استفاده از این پکیج به تمامی دانشجویان توصیه می گردد.
