قطعا شبکه بندی و مش زدن اصولی در انسیس ، پایه و قدم اول هر شبیه سازی صحیح می­ باشد . همانطور که می دانید ایجاد یک شبکه با کیفیت به طور مستقیم بر جواب های شبیه سازی در نرم افزار انسیس فلوئنت اثر می گذارد. اما امروزه با پیچیده شدن پروژه ها و هندسه ها ، ایجاد یک شبکه باکیفیت به یک چالش بزرگ برای کاربران حوزه دینامیک سیالات محاسباتی تبدیل گردیده است. به همین علت شرکت انسیس در چند سال گذشته با آپدیت های بسیار کارآمد ، بخش فلوئنت مشینگ را مجهز به پیشرفته ترین ابزارهای ایجاد شبکه به خصوص برای هندسه های سه بعدی و پیچیده با کمک فناوری موزاییک مش در انسیس فلوئنت کرده است. در واقع با تسلط بر این ماژول قدرتمند ، به راحتی قادر خواهید بود پیچیده ترین هندسه های سه بعدی را در کمتر از یک ساعت به بهترین نحوه و با کمترین تعداد اِلمان، شبکه بندی کنید. با توجه به بخش های مختلف این ماژول ، فراگیری آموزش فلوئنت مشینگ یک نیاز اساسی است برای افرادی که خواهان حرفه ای شدن در شبکه بندی در انسیس هستند.

برای رفع این نیاز ، بسیار مفتخریم که اولین دوره تخصصی آموزش فلوئنت مشینگ در کشور را  با بیش از 11 ساعت فیلم آموزشی آماده و ارائه کرده ایم.



چرا نیاز به فراگیری و آموزش نرم افزار فلوئنت مشینگ Fluent Meshing داریم؟

همانطور که می دانید شرکت انسیس ، نرم افزار های متنوع و کارآمدی را برای شبکه بندی و مش زنی در محیط ورک بنچ برای شبیه سازی های CFD ارائه کرده است :

  1.  نرم افزار ICEM CFD
  2. نرم افزار Ansys Meshing
  3. نرم افزار Ansys TurboGrid
  4. نرم افزار Fluent Meshing



مش زنی در انسیس با مش پلی هدرال هگز

هریک ازین نرم افزارها نقاط ضعف و قوت خاص خود را دارند. برای مثال  ICEM CFD ، نرم افزار تخصصی انسیس برای شبکه بندی سازمان یافته است. توربوگرید به صورت تخصصی برای شبکه بندی پمپ ها و در نرم افزار CFX مناسب تر است. اما تفاوت و تخصص نرم افزار فلوئنت مشینگ چیست ؟

با توجه به گسترش و پیشرفت نرم افزارها و سخت افزار های مورد نیاز شبیه سازی  و همچنین اشباع شدن مقالات در بسیاری از مباحث ساده تر ، توجه اساتید و صنعت گران به سمت مطالعه بر روی پدیده های پیچیده صنعتی معطوف گردیده است.  ولی یکی از مشکلاتی که معمولا دانشجویان در زمان مطالعه و شبیه سازی هندسه های پیچیده با آن رو به رو هستند، ایجاد یک شبکه مناسب است. در اغلب موارد برای ایجاد شبکه بر روی این هندسه های پیچیده باید شبکه در برخی از نقاط ریز شود که موجب افزایش چشمگیر تعداد اِلمان ها می شود. اما نرم افزار فلوئنت مشینگ با  استفاده از اِلمان های  poly-Hexa  یا همان موزاییک مش در انسیس فلوئنت، توانسته تعداد شبکه با یک اندازه برابر را در مقایسه با المان های مثلثی به شدت کاهش دهد. همچنین رابط کاربری بسیار ساده این نرم افزار باعث شده است که به راحتی بتواند بر رقیب تخصصی خود یعنی انسیس مشینگ برتری یابد. در واقع اگر قصد شبیه سازی یک هندسه پیچیده سه بعدی را دارید ، بدون شک بهترین گزینه نرم افزار قدرتمند فلوئنت مشینگ است.

مقایسه فلوئنت مشینگ و انسیس مشینگ به همراه اموزش

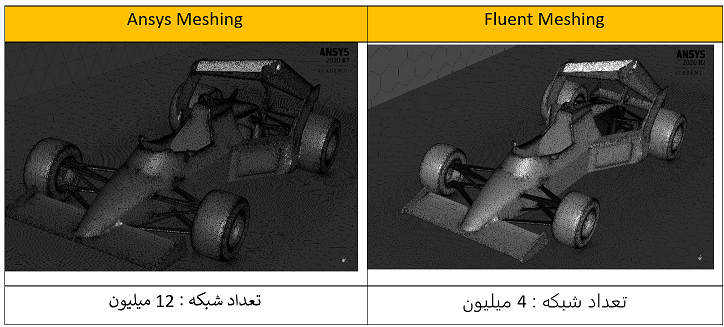

همانطور که مشاهد میکنید با استفاده از یک سایزینگ مشخص و مقایسه المان های مثلثی و Poly-Hexa ، تعداد اِلمان ها به طور تقریبی به یک سوم کاهش پیدا کرده است. اما این تنها مزیت فلوئنت مشینگ نبوده و همانطور که اشاره شد ابزارهای متنوع در این نرم افزار و در عین حال رابط کاربری بسیار جذاب موجب شده است که Fluent Meshing فاصله زیادی را در ایجاد شبکه با دیگر رقبا ایجاد کند.

از جمله مزیت های استفاده از فلوئنت مشینگ برای ایجاد شبکه :

  • کاهش چشمگیر تعداد المان های شبیه سازی
  • ایجاد شبکه با کیفیت و مناسب برای هندسه های بسیار پیچیده
  • رابط کاربری بسیار جذاب و بدور از پیچیدگی های بی مورد
  • امکان فراخوانی هندسه به صورت مستقیم

ویدئوی رسمی شرکت انسیس درباره فناوری موزاییک مش و فلوئنت مشینگ



پس از فراگیری و تمرین مباحث مطرح شده در دوره Fluent Meshing خواهید توانست هندسه هایی شبیه آنچه که در ویدئوی بالا نمایش داده شده است را به خوبی شبکه بندی کنید.

آموزش شبکه بندی در فلوئنت مشینگ  Fluent Meshing

به طور کلی مباحثی که در این دوره تدریس شده اند عبارتند از:

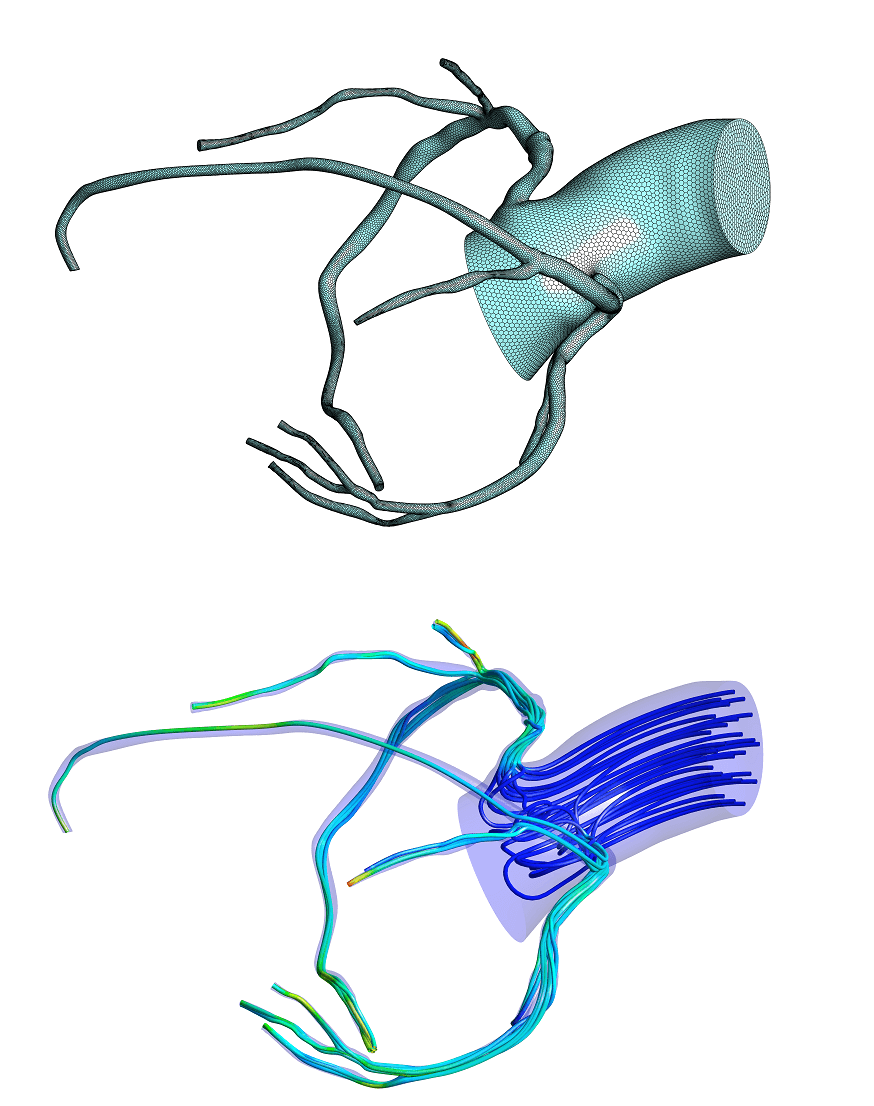

بهترین نرم افزار بلاک بندی و مش زنی در انسیس

  • نحوه استفاده از بخش  Watertight Geometry Workflow
  • نحوه استفاده از Fault-tolerant Meshing Workflow
  • نحوه استفاده از local Sizing برای ایجاد یک شبکه با کیفیت مناسب
  • به کارگیری Size Functions and Scoped Sizing
  • نحوه ایجاد Domain برای شبیه سازی های جریان خارجی
  • نحوه ایجاد حجم از هندسه ها دارای پوسته
  • شبکه بندی فایل های STL بدون نیاز به تولید حجم در نرم افزارهای جانبی
  • استفاده از body of influence , Refinement Region
  • ایجاد شبکه پریودیک در فلوئنت مشینگ
  • نحوه ایجاد Capping

این مباحث به طور کامل نیاز دانشجویان برای شبکه بندی پروژه های پیچیده را برطرف می کند.

یکی از نکات مثبت این دوره ، آموزش مفاهیم از پایه و سپس انجام پروژه های پیچیده تر است. بدین ترتیب حتی افرادی که به تازگی قصد فراگیری و کارکردن با نرم افزار فلوئنت را دارند، می توانند از این دوره استفاده کنند.

سرفصل های دوره اموزشی فلوئنت مشینگ

برای ایجاد شبکه در نرم افزار فلوئنت مشینگ دو فضای کاری در اختیار کاربر قرار می گیرد:

  1. Watertight Geometry
  2. Fault-tolerant Meshing

در بخش اول دوره آموزش Fluent Meshing ابتدا به بررسی بخش Watertight Geometry پرداخته شده است.  در گام نخست به فراگیری نحوه آماده سازی هندسه در نرم افزار اسپیس کلیم ، ایجاد شرایط مرزی و نحوه ایمپورت کردن هندسه به داخل فلوئنت مشینگ می پردازیم و سپس با بررسی مواردی مثل Local Sizing  و ابزارهایی مثل   Curvature- Proximit و Body of Influence موارد نخصصی دوره را آغار خواهیم کرد.

ایجاد شبکه در فلوئنت مشینگ از طریق ایجاد مش سطح می باشد. در بخش سوم  به بررسی گزینه ها و تکنیک های شبکه بندی سطوح پرداخته می شود. با توجه به اینکه شبکه بندی سطوح به صورت مستقیم برروی کیفیت المان های نهایی و همچنین تعداد شبکه اثر گذار است، توجه ویژه ای به این بخش شده است.

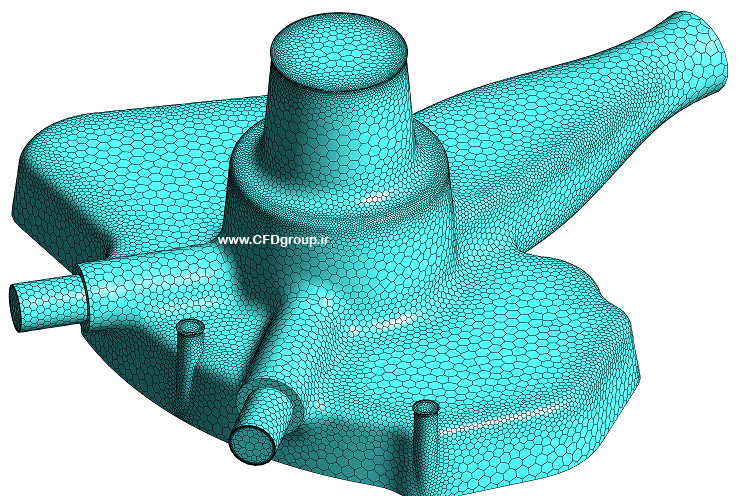

یادگیری نرم افزار فلوئنت مشینگ شرکت انسیس

در بخش چهارم آموزش فلوئنت مشینگ با استفاده از به کارگیری Cap (سطوحی که فلوئنت برای هندسه های باز میسازد تا از ان حجم ایجاد کند)، دامنه محاسباتی را برای هندسه های مختلف استخراج می کنیم. می توان این بخش را معادل Volume-Extract در نرم افزارهای طراحی دانست. به کمک این ابزار میتوان به راحتی از هندسه های دارای shell، حجم ایجاد کرد.
در بخش پنجم دوره آموزشی فلوئنت مشینگ به ایجاد لایه مرزی و روش های مختلف آن می پردازیم. همچنین با استفاده از مثال های مختلف گزینه های مربوط به این بخش به طور کامل مورد بررسی قرار میگیرد. و در نهایت روش های مختلف برای ایجاد مش حجم مورد بررسی قرار می گیرد.  و اثرات استفاده از گزینه هایی مثل Buffer layers and Peel layers برروی شبکه نهایی بررسی می گردد.

اموزش مش زنی در انسیس



همچنین در دوره آموزش فلوئنت مشینگ ، موارد چالش برانگیزی مثل ایجاد شبکه پریودیک  و مرز تقارن با استفاده از مثال های آموزشی به طور کامل توضیح داده می شود. در بخش های نهایی دوره به  آموزش محیط Fault – tolerant Meshing می پردازیم و در این محیط هندسه های مختلف را بررسی می کنیم . یکی از بخش های جذاب فلوئنت مشینگ شبکه بندی آسان فایل های  STL می باشد که به طور کامل در دوره آموزش فلوئنت مشینگ به بررسی آن می پردازیم.

همچنین به منظور یادگیری بهتر این بخش به شبکه بندی هندسه های پیچیده پرداخته شده و با کمک مطالب جلسات گذشته و ایجاد دامنه محاسباتی و همچنین ایجاد Refinement Region  یک شبکه مناسب پیدا سازی می کنیم.

مش پلی هیدرال polyhedral در انسیس فلوئنت



نحوه برگزاری دوره آموزش نرم افزار Fluent Meshing :

با توجه به پایان دوره آموزش مش زنی در فلوئنت مشینگ، دانشجویانی که قصد تهیه فیلم های آموزشی را داشته باشند، می توانند با خرید دوره، تمامی لینک های دانلود را  به صورت یکجا دریافت کنند.

توضیحات زیر برای دانشجویان شرکت کننده در دوره مجازی بیان شده و اکنون با توجه به پایان دوره، امکان دریافت تمامی فیلم های آموزشی فلوئنت مشینگ وجود دارد:

دوره آموزش فلوئنت مشینگ ، به صورت فیلم ضبط شده در اختیار دانشجویان دوره قرار میگیرد. دانشجویان عزیز می توانند این فایل ها را در زمان دلخواه دانلود و همیشه از آن ها استفاده کنند. در طول برگزاری دوره که چند هفته می باشد با عضویت در گروه تلگرامی مخصوص دوره اموزش Fluent Meshing، سوالات عزیزان توسط استاد کلاس نیز پاسخ داده می شود.

روش تدریس دوره کاملا پروژه محور و با حل مثال های متنوع می باشد. در نتیجه اطلاعات به صورت کامل و کاربردی منتقل می شود. این دوره شامل بیش از 11 ساعت ویدئو آموزشی است.
