سیاه شدن صفحه CFD Post و راه حل رفع مشکل سیاهی صفحه سی اف دی پست
سیاه شدن صفحه CFD Post
سیاه شدن صفحه CFD Post یا حتی CFX یکی از مشکلات رایج میان کاربران انسیس ورک بنچ است. اغلب افراد مشکل سیاه شدن صفحه سی اف دی پست را هنگام نصب ورژن های جدید انسیس ورک بنچ تجربه کرده اند. به علت عدم یافتن راه حل برای این مشکل، کاربران یا از نرم افزار تک پلات برای پردازش نتایج شبیه سازی ها استفاده میکنند یا ورژن های قدیمی انسیس را نصب می کنند.
چرا CFD-Post گاهی صفحه‌ای سیاه نمایش می‌دهد؟
CFD-Post برای بخش‌هایی از رابط گرافیکی خود از Qt و برای رندر (نمایش) سه بعدی از OpenGL استفاده می‌کند. ظاهر شدن یک پنجره گرافیکی سیاه یا خالی می‌تواند به دلایل زیر رخ دهد:
- ناسازگاری درایور کارت گرافیک (GPU)
- مشکلات مربوط به OpenGL با شتاب‌دهی سخت افزاری (Hardware Acceleration)
- استفاده از Remote Desktop یا اجرای برنامه در ماشین مجازی (Virtual Machine)
- تداخل بین ANSYS، Qt و درایور گرافیک
- برخی ترکیب‌های خاص GPU/Driver، به‌خصوص در نسخه‌های قدیمی‌تر ANSYS
لازم است بدانید که QT_OPENGL یک متغیر محیطی (Environment Variable) در Qt است که روش ترجیحی برای رندرینگ با OpenGL را کنترل می‌کند.
اما چگونه مشکل صفحه سیاه CFD post را بر طرف کنیم ؟
راه حل مشکل صفحه سیاه در CFDpost
ابتدا بهتر است بدانیم که مشکل صفحه سیاه در CFDpost در لپ تاپ ها شایع تر است و اگر از PC استفاده می کنید شاید با این مشکل رو به رو نشوید.
- ✅برای حل این مشکل کافی است ابتدا در صفحه my computer راست کلیک کنید و گزینه Properties را انتخاب کنید.
- ✅ در مرحله بعدی مانند تصویر زیر باید Advance system setting را انتخاب کنید.
- ✅ از پنجره system properties بر روی سربرگ Advance کلیک کرده سپس گزینه Environment variable را انتخاب کنید.

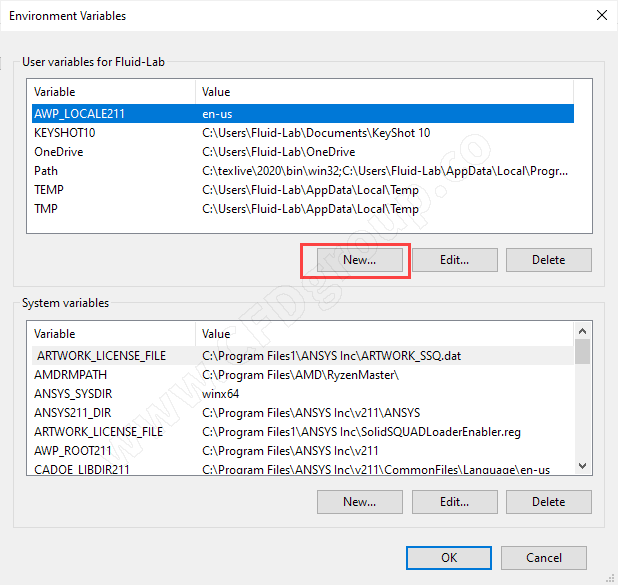

- ✅ در این بخش بر روی گزینه new کلیک کرده و مطابق با تصویر زیر عبارت های QT_OPENGL و desktop را در کادرهای مشخص شده وارد کنید.

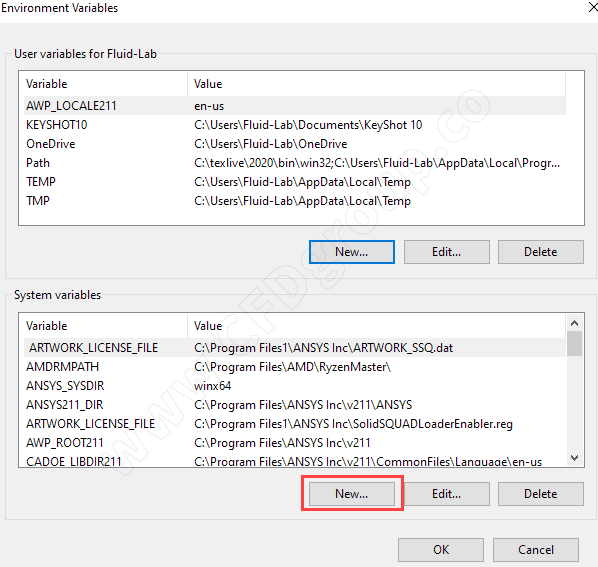

- ✅ در انتها بر روی گزینه ok کلیک کرده و سپس مراحل بالا را برای بخش system variable نیز تکرار کنید.
- ✅ روی ok کلیک کرده و نرم افزار CFD post را باز کنید.
به این ترتیب به راحتی مشکل صفحه سیاه cfd post در انسیس برطرف می شود و دیگر نیازی به نصب چندین ورژن مختلف انسیس ورک بنچ روی کامپیوتر خود نخواهید داشت. هرچند که داشتن چندین ورژن مختلف انسیس روی کامپیوتر نیز مشکلی ایجاد نمی کند و فقط بهتر است در درایوهای مختلف نصب شوند.
با سلام
خیلی ممنون
تشکر فراوان
سپاس از ثبت نظرتون
با سلام
با انجام این روش برای لحظه ای صفحه آبی شد ولی خیلی زور از برنامه خارج شد.
من با لپ تاب کار میکنم و کارت گرافیک هم نداره یعنی Onborad هستش.
و این پیغام رو میده:
comm::error: GUIInterface::waitInput – Unexpected end of transmission from GUI.
Error in WriteCommand : Writing command key
Engine state was dumped to C:/Users/…/.cfx/19.3/cfdxpost/dump.cst
An error has occurred in cfdpost:
سلام. متاسفانه این مشکلی که فرمودید رو حتی در فروم های حود شرکت انسیس هم چک کردم و راه حل مناسبی براش نبود.
واقعیت ایده مشخصی ندارم که چطور رفع بشه ، شاید با نصب دوباره ویندوز و یا اپدیت درایورها مشکل برطرف شود.
خیلی ممنون من چند وقتی بود تو این بخش مشکل داشتم و فکر می کردم لپ تاپم ایراد داره
خواهش میکنم . خوش حال شدیم که تونستیم کمکی بهتون بکنیم.
سلام .من هرچی نوشتید انجام دادم ولی درست نشد ، تازه فقط cfd پست نیست تمام مراحل از دیزاین مدلر گرفته تا آخر اینجوری سیاهه . ولی وقتی تب های کناری یعنی report و print preview که میزنم نشون میده ولی چه فایده اصل کاری سیاه هست
سلام حالتون خوبه من تو قسمت مشینگ نرم‌افزار انسیس بودم که دستم خورد و اون صفحه رفت رو حالت فول اسکرین و الان فقط یه شکل مش خورده بهم نشون میده و به هیچی دسترسی ندارم میشه راهنمایی کنید مشکلم حل شه؟
سلام . وقتتون بخیر – دقیقا متوجه نشدم چه مشکلی پیش اومده. شاید اگر Esc رو بزنید از این حالت خارج بشود یا در نهایت برنامه رو ببندید و مجددا باز کنید. برای حل چنین مشکلاتی پیشنهاد میکنم در گروه تلگرامی @cfd_group عضو بشید تا در سریع ترین زمان ممکن پاسخ دریافت کنید.
سپاس از شما
مشکل بنده هم حل شد
سلام، این روش رو میشه برای تکپلات هم اجرا کرد؟
چون برای من صفحه نمایش تکپلات سیاه هست.
سلام وقت بخیر . روش ذکر شده در این صفحه برای حل مشکل تک پلات کارایی نخواهد داشت.
اما مشکل سیاه شدن تک پلات هم به علت ناسازگاری کارت گرافیک هست. یا گرافیک را آپدیت کنید یا اگر دو گرافیک مجزا دارید سعی کنید با گرافیک دیگر (به غیر پیش فرض) نرم افزار رو باز کنید.
