مدل Eulerian جز پیچیده ترین روش های شبیه سازی جریان های دو و چند فازی در انسیس فلوئنت می باشد. با استفاده از روش اولرین، n معادله مومنتوم و پیوستگی برای هر فاز حل می شود. در این مدل، کوپلینگ بین فاز ها از طریق ضرایب فشار و تبادل درون فازی ایجاد می شود .
چه مسائلی با روش اولرین Eulerian در سیالات بررسی می شوند ؟
روش شبیه سازی اویلری Eulerian در انسیس فلوئنت اغلب برای مدل سازی جریان های دوفازی زیر مورد استفاده قرار می گیرد:
- شبیه سازی ستون حباب
- شبیه سازی رایزرها Riser
- شبیه سازی سوسپانسیون ذره
- شبیه سازی بستر سیال

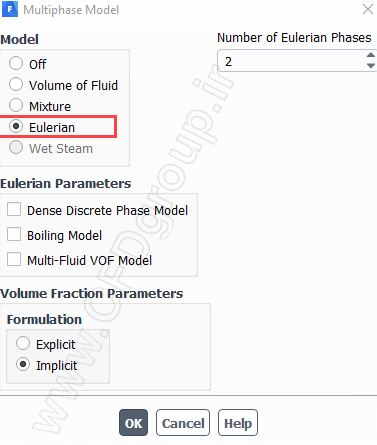

برای انتخاب مدل دوفازی اولرین در انسیس فلوئنت، کافی است به منوی نرم افزار فلوئنت رفته و با روشن کردن منوی دو فازی از لیست ظاهر شده ، گزینه Eulerian را انتخاب کنید.
دقت داشته باشید استفاده از مدل اولرین برای شبیه سازی جریان های سیال در انسیس فلوئنت هزینه محاسباتی بسیار بالایی دارد و تنها زمانی از این مدل استفاده کنید که دو مدل شبیه سازی VOF و Mixture جواب گوی شیبه سازی شما نباشد.
مقایسه روش های دو فازی در انسیس فلوئنت
با توجه به تنوع مدل های چندفازی برای انتخاب مدل مناسب می توان از نکات زیر استفاده کرد :
- در جریان های حبابی، قطره و ذرات معلق در صورتی که کسر حجمی بیشتر از 10 درصد باشد بهتر است از مدل mixture استفاده کرد.
- برای جریان های اسلاک مدل VOF مناسب تر می باشد.
- برای جریان های سطح آزاد مدل VOF مناسب تر است.
- در شبیه سازی های همراه انتقال حرارت، در صورتی که اختلاط یا ترکیب فاز ها به صورت دانه ایی باشد بهتر است از مدل اولرین استفاده شود.
- در جریان های بستر سیال تنها مدل اولرین استفاده شود.
- در شبیه سازی رسوب گذاری از مدل Eulerian استفاده شود.
