بررسی ویژگی ها و قابلیت های جدید انسیس فلوئنت 2019 R1 ( انسیس 19.3 )

همانطور که می دانید نرم افزار انسیس در هر سال آپدیت جدیدی برای محصولات خود ارائه می­ دهد . هدف از این بروز رسانی ها افزایش سرعت و رضایت کاربران از نرم افزار انسیس ورک بنچ است. اما در اخرین بروز رسانی در سال 2019 تغییرات بسیار گسترده ایی در این نرم افزار اعمال شده تا جایی که شرکت انسیس نام این بروز رسانی را انسیس 2019 R1 و در برخی وسایت ها انسیس 19.3 ( Ansys workbench 2019 R1  ) قرار داده اند.
عمده تغییرات این بسته نیز مربوط به بخش فلوئنت است که در این مقاله به بررسی ویژگی ها و قابلیت های جدید انسیس فلوئنت 2019 r1  به صورت تصویری و همچنین ویدئویی پرداخته ایم.

ویژگی ها و قابلیت های جدید انسیس فلوئنت 2019 R1 یا انسیس 19.3

در فایل ویدئویی زیر که به کوشش مهندس خالقی تهیه شده است به صورت کامل تغییرات جدید در ماژول فلوئنت انسیس 19.3 بررسی شده است. این تغییرات شامل :
ظاهر گرافیکی جدید ، تغییر در نحوه فراخوانی کیس دیتا ها ، اضافه شدن مدل های توبولانسی ، تغییرات در بخش کنسول فلوئنت ، نحوه اعمال شرایط مرزی و حلگر پیش فرض انسیس می باشد.

ویدئو بررسی ویژگی ها و قابلیت های جدید انسیس فلوئنت 19.3

تغییرات گرافیکی محیط انسیس فلوئنت 2019

فلوئنت 2019 یا Ansys Fluent 2019 R1 در میان سایر نرم افزارهای شرکت انسیس بیشترین تغییرات را داشته است. با نصب انسیس ورک بنچ 2019  و باز کردن نرم افزار فلوئنت اولین و مشهودترین تغییرات این نرم افزار مربوط به رابط گرافیکی آن و ظاهر این نرم افزار می­ باشد. زمانی که شما وارد این نرم افزار می ­شوید اولین حسی که به شما منتقل خواهد شد حس بروز بودن است و ظاهری بسیار زیبا و تا حدودی شبیه به نرم افزار SpaceClaim  را تجربه خواهید کرد.

همچنین در صفحه ابتدایی این نرم افزار شما میتوانید توترویال های مربوط به انسیس فلوئنت را مشاهده کنید(البته چون معمولا از نسخه کرک استفاده می­ شود ، نمیتوانیم وارد سایت انسیس شویم) در شکل زیر صفحه ورود به این نرم افزار را مشاهده می کنید.

تغییرات گرافیکی محیط انسیس فلوئنت 2019

نحوه فراخوانی فایل های کیس دیتا در نرم افزار انسیس فلوئنت

یکی دیگر از تغییرات نسخه انسیس فلوئنت 2019 R1  نحوه باز کردن فایل های مش و کیس دیتای شبیه سازی ها می ­باشد. شما در این نسخه به راحتی با درگ و دراپ کردن فایل های خود به داخل نرم افزار به ان ها دسترسی پیدا خواهید کرد. در کنار این بخش شما میتوانید فایل ها را از منوی میانی در صفحه گرافیکی نیز باز کنید.

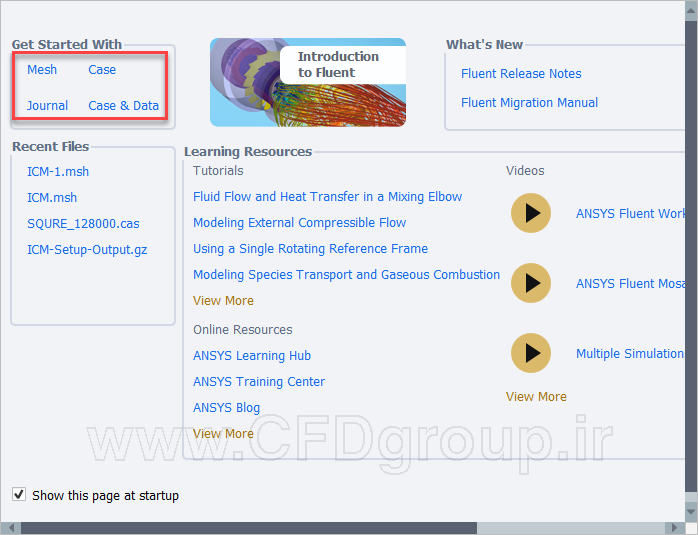

نحوه فراخوانی فایل ها در انسیس فلوئنت 19.3

دانلود فیلم آموزش نصب انسیس - دانلود کرک انسیس

  • لینک دانلود فیلم آموزش نصب انسیس با کیفیت بالا و همچنین کرک انسیس ( همه ورژن ها ) به ایمیل شما فرستاده می شود.
  • این فیلد برای اعتبار سنجی است و باید بدون تغییر باقی بماند .

نحوه اعمال شرایط مرزی و ایجاد قابلیت کپی پیست شرایط مرزی Boundary condition

شاید این بخش زیاد جذاب نباشد ، اما با اضافه شدن این قابلیت شما به راحتی میتوانید با درگ کردن شرط مرزی بر روی صفحه گرافیکی آن را اعمال کنید. با اضافه شدن این قابلیت برای شبیه سازی هایی که دارای شرایط متعددی هستند ، می توانید به راحتی با انتخاب شرایط مرزی ان را به صورت آنی اعمال کنید.

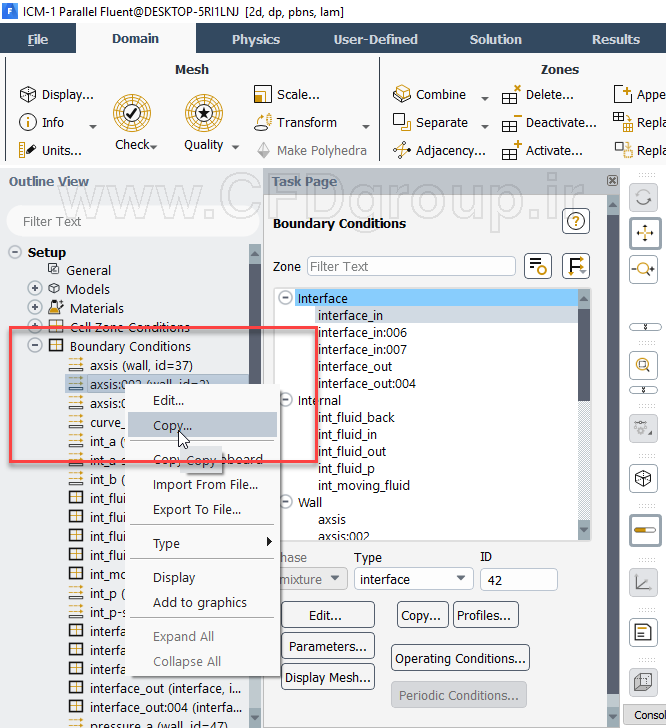

نحوه اعمال شرایط مرزی در انسیس فلوئنت 2019R1

اضافه شدن مدل توربولانسی GEKO (Generalized K-Omega)

اگر به بخش تنظیمات مربوط به مدل های توربولانسی انسیس فلوئنت 2019 R1  وارد شوید و در ادامه مدل k-omega  را انتخاب کنید متوجه خواهید شد که مدل توبولانسی Generalized K-Omega به این بخش اضافه گردیده است. در این مدل شما میتوانید با توجه به کاربرد مورد نظر خود ضرایب مدل آشفتگی را تغییر دهید. در حالت پیش فرض این مدل نیز همان مدل k-omega sst  را در اختیار دارید.

حتما بخوانید#   آموزش نصب انسیس 2019 R1 و دانلود انسیس 2019 - اموزش کرک انسیس 19.3

حلگر پیش فرض انسیس فلوئنت 2019 R1

اگر با ورژن های پیشین این نرم افزار کار کرده باشید می دانید که به صورت پیش فرض حلگر فلوئنت simple بوده ،  اما در انسیس 19.3 حلگر پیش فرض این نرم افزار به Couple  تغییر یافته است.

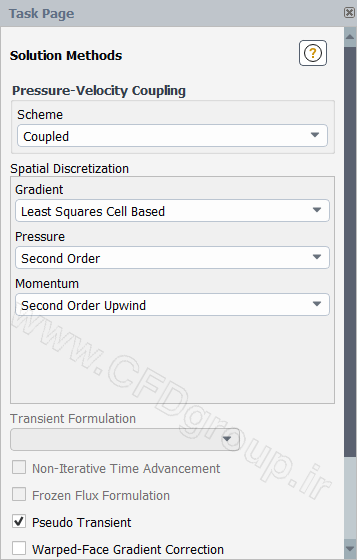

حلگر انسیس فلوئنت 2019 r 1



مفتخریم که اولین دوره جامع اموزش انسیس فلوئنت کشور بر مبنای انسیس 2019R1 را تهیه کرده ایم که می توانید با کلیک بر روی لینک زیر توضیحات دوره را مشاهده فرمایید.

دوره آموزش انسیس فلوئنت - اموزش فلوئنت ansys fluent

حتما بخوانید

دوره آموزش فلوئنت

23 ساعت

تغییرات بخش کنسول انسیس فلوئنت 2019 R1

در این بخش شما میتوانید با روشن کردن قابلیت Console auto-completer دستورات پیشنهادی این نرم افزار را در هنگام استفاده از کانسول مشاهده کنید. با اضافه شدن این قابلیت سرعت و تجربه استفاده از کنسول انسیس فلوئنت 2019 R1 افزایش چشمگیری را داشته است. برای روشن کردن این بخش مطابق شکل زیر از بخش تنظیمات اقدام کنید.

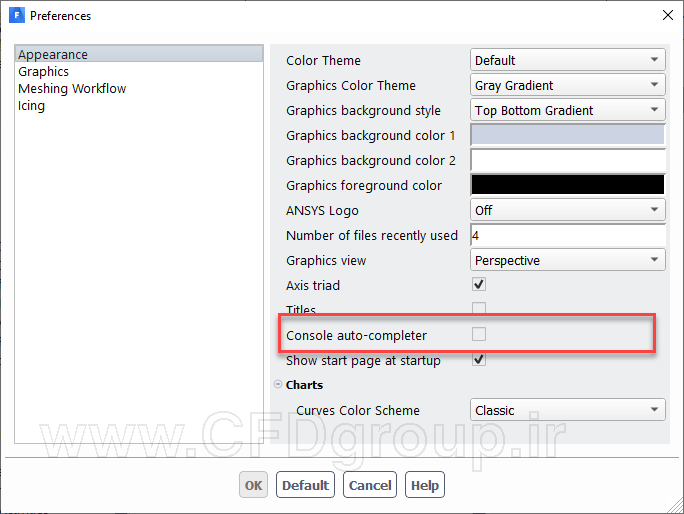

تغییرات کنسول انسیس 19.3

تغییرات روش های گام زمانی در انسیس 19.3

در نسخه پیشن نرم افزار انسیس فلوئنت برای گام زمانی دو روش Fix  و Adaptive   استفاده می شد. اما در نرم افزار انسیس R1 2019 علاوه بر این روش ها دو مورد دیگر به نام های Fixed Periodic و CFL Base برای کاربران  قرار داده شده است.

  در روش اول یعنی Fixed periodic  شما میتوانید تناوب مورد نظر خود را یا به عبارت دیگر تعداد فرکانس به ازای هر گام زمانی را تنظیم کنید. این قابلیت برای شبیه سازی هایی مثل بررسی توربو ماشین ها بسیار کاربردی است و میتوانید موجب همگرایی بهتر شبیه سازی شما شود.

  در روش دوم یعنی CFL Base کاربر میتواند با توجه به CFL مورد نظر خود گام زمانی را تنظیم کند . نرم افزار انسیس فلوئنت با توجه به عدد کورانت و بیشینه و کمینه گام زمانی شما ، اندازه گام زمانی در حین شبیه سازی را بدست آورده و از آن برای حل شبیه سازی استفاده می­ کند.

تغییرات گام زمانی در انسیس R 1 2019

اضافه شدن بخش اکسپرشن نویسی در انسیس فلوئنت 2019R1

اما بهترین تغییری که این ورژن نسب به نسخه های پیشین خود داشته ، اضافه شدن بخش اکسپرشن نویسی است که با استفاده از این قابلیت شما میتوانید پروفیل سرعت ،دما ، فشار و ….. را بر روی شرایط مرزی خود اعمال کنید.

لازم به ذکر است در نسخه های قبلی شما برای ایجاد یک پروفیل ساده نیاز به استفاده از یو دی اف داشته که با اضافه شدن این بخش شما میتوانید برخی از تغییرات مورد نظر خود را به نرم افزار اعمال کنید اما اضافه شدن این بخش به معنی حذف یو دی اف نویسی نیست و شما همچنان می بایست برای شبیه سازی های پیشرفته به ابزار یو دی اف نویسی مسلط باشید. برای مشاهده اولین دوره ی مجازی یو دی اف نویسی فلوئنت در کشور روی لینک زیر کلیک کنید:



 آموزش UDF نویسی در فلوئنت



تا این جا برخی از تغییرات انسیس فلوئنت ورژن 2019 را برای شما دوستان عزیز شرح دادیم . اما در کنار تغییرات انسیس فلوئنت، ماژول های دیگر مانند ANSYS mechanical تغییراتی داشته اند که در مقاله های بعدی به آن می پردازیم.
